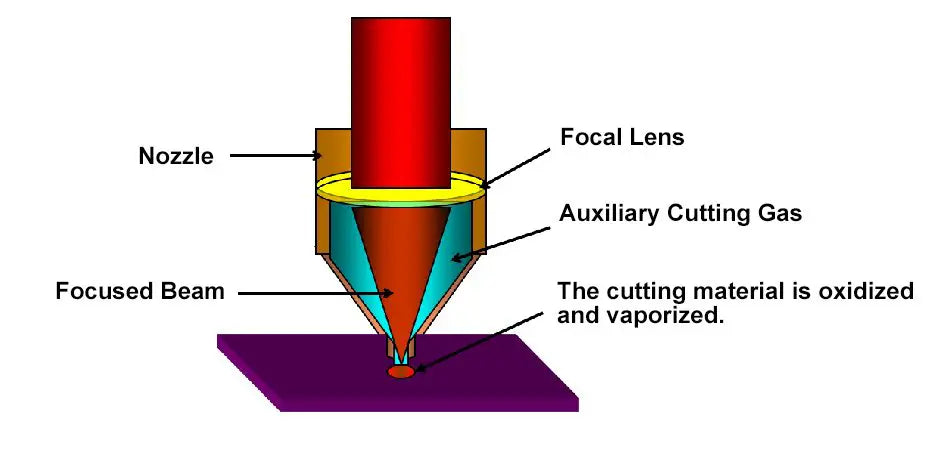

1. Localização do ponto NC da posição do foco do laser
Para determinar a posição do foco do laser, coloque um pedaço de papelão branco plano e liso na bancada e posicione a cabeça de corte a laser acima dele.
A altura da lente de foco do papelão deve ser de aproximadamente 10 mm, que é menor que a distância focal da lente. Por exemplo, se a distância focal da lente for 127 mm, a lente deverá ser ajustada para cerca de 117 mm do papelão.
O sistema NC define a cabeça de corte para se mover a cada 10 mm ao longo do eixo X ou Y, e o eixo Z sobe 1 mm a cada movimento. A distância para 20 movimentos consecutivos pode ser definida.
A cada movimento, 20 furos são perfurados 20 vezes e a altura do eixo Z é aumentada em 20 mm. Ao observar os 20 furos, pode-se observar que o diâmetro dos furos muda gradualmente de grande para pequeno e depois de pequeno para grande.
Localize a posição onde a abertura é menor e registre-a. A distância do papelão até a lente nesta posição é a posição real do foco do feixe de laser.
2. Bisel ffoco cautério eumétodo
O método é o seguinte:
Coloque uma tábua reta de madeira diagonalmente na bancada com uma inclinação de aproximadamente 10 graus.
Coloque a cabeça de corte no Ponto A, com a dimensão da altura da lente de focagem sendo 20 mm menor que a distância focal da lente.
O sistema NC define a cabeça de corte para se mover continuamente ao longo do eixo X ou do eixo Y por uma distância de 230 mm.
O laser produz 200 W de laser contínuo quando o movimento começa e para quando a cabeça de corte para.
Neste ponto, um traço de queimadura de feixe de laser pode ser visto, que muda de largo para estreito e depois de estreito para largo.
Tome o ponto mais estreito do traço como posição focal e registre-o.
Nesta posição, a distância da placa de madeira à lente é a posição real do foco do feixe de laser.
3. Método de cauterização direta com corte a laser
Para determinar a posição de foco do feixe de laser, segure uma placa de madeira reta em um ângulo de 85 graus na mesa de corte. Levante a cabeça de corte de modo que a lente de foco fique cerca de 1,5 vezes focada em relação à superfície da mesa.
Abra o obturador do laser e emita continuamente um feixe de laser de 200W. Mova a placa de madeira horizontalmente sob a lente de foco.
A superfície da placa de madeira terá um traço de queimadura que muda de largo para estreito e de estreito para largo antes e depois do feixe de laser ser focado. Este traço se assemelha muito à mudança no processo de focagem do feixe de laser.
Tome o ponto mais estreito do traço como posição focal e registre-o. A distância da placa de madeira à lente nesta posição é a posição real do foco do feixe de laser.
Observe que este método requer operação manual e atenção especial deve ser dada à segurança para evitar ferimentos.
